Abwasserbehandlungsanlagen – Hybridlösung

Kunde

• Unser Kunde betreibt Abwassernetze und Kläranlagen in einem Gebiet mit rund 900.000 Einwohnern. Der Standort befindet sich im Süden der Niederlande.

Aufgabenbeschreibung

• Installation eines Systems am Einlauf einer Kläranlage, zwischen Regelventilen und Schneckenpumpen. Der Durchfluss wird somit stromaufwärts und stromabwärts geregelt.

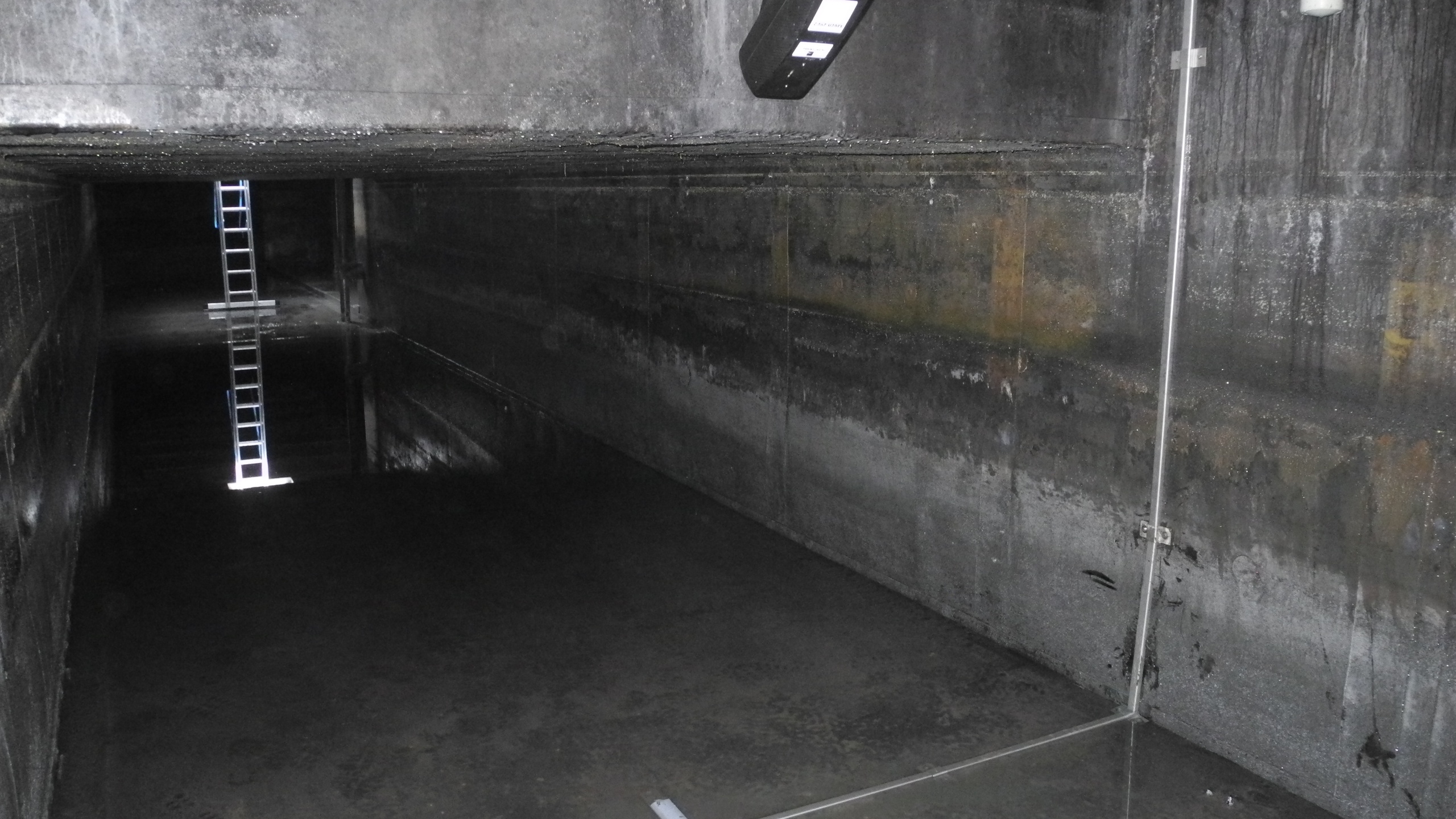

• Der Sammler ist 3 m breit und 1,7 m hoch. Wasserstand und Fließgeschwindigkeit können stark variieren.
• Unterschiedliche Strömungsbedingungen bei gleichem Wasserstand. Bei sehr niedrigem Wasserstand ist das Wasser extrem rutschig.
• Der sofortige Zugriff auf die Daten ist für den Kunden unerlässlich.

Lösung

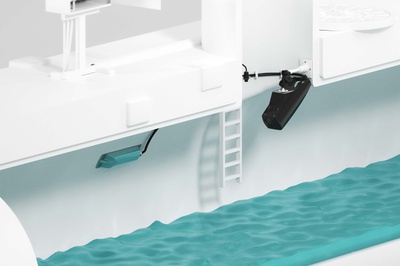

• Installation eines Hybridsystems, das einen BELUGA 45° und einen RAVEN-EYE 2 mit einem Radar-Füllstandssensor kombiniert. Die gemessenen Fließgeschwindigkeiten des BELUGA werden von 0 bis 500 mm Höhe und die Werte des RAVEN-EYE 2 von 700 mm bis 1700 mm Höhe erfasst. Zwischen 500 mm und 700 mm erfolgt ein nahtloser Übergang von der Ultraschall-Doppler-Technologie (BELUGA) zur Radartechnologie (RAVEN-EYE 2).
• Die Datenübertragung erfolgt via GPRS/3G mit einem MUCmini-Terminal, wodurch die Datenanalyse und der Download über ein zentrales System ermöglicht werden.
