Durchflussüberwachung des Trinkwassers

Kunde

Unser Kunde produziert und vertreibt Trinkwasser an 24 Gemeinden (ca. 600.000 Einwohner) rund um Lüttich (Belgien). Das Wasser wird in Tunneln gesammelt, die seit 1913 in den Fels gebohrt wurden. Die zu überwachende Wasserleitung ist die Hauptwasserleitung, die die Stadt versorgt.

Aufgabenbeschreibung

• Installation und Inbetriebnahme erfolgen in der bestehenden Rohrleitung
• Die Installation soll schnell und einfach sein
• Rohrdurchmesser: 700 mm. Trotz nicht idealer Einbaulage (stromabwärts von zwei T-Stücken und stromaufwärts einer Absperrklappe) ist eine sehr genaue Durchflussmessung erforderlich
• Die Messwerte werden mit einem stromaufwärts installierten elektromagnetischen Durchflussmesser mit vollem Messbereich verglichen.

Lösung

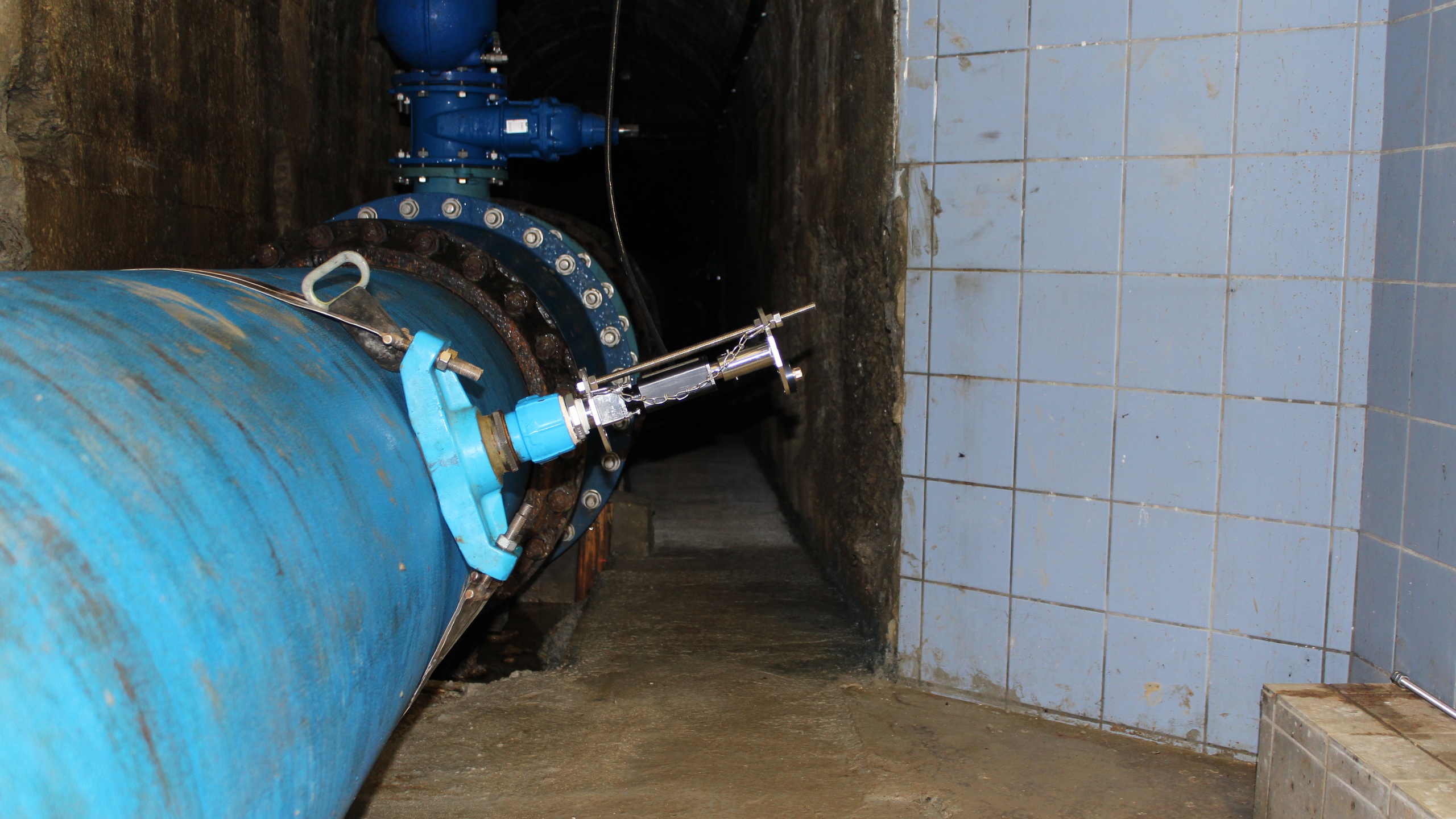

• Installation eines TORPEE-MAG 1,5"-Vollrohr-Mehrpunkt-Durchflussmessers mit Absperrsattel. Der elektromagnetische Einschub-Durchflussmesser ermöglicht die Installation ohne Durchflussunterbrechung
• Der TORPEE-MAG ist mit einem stationären Messumformer (ML210) verbunden, der alle Informationen auf einem LCD-Bildschirm anzeigt und die Daten per 4–20 mA an eine webbasierte Plattform (123flow.com) überträgt
• Eine Kalibrierung vor Ort ist nicht erforderlich.

Daten

• Die Daten des TORPEE-MAG werden mit einem stromaufwärts installierten elektromagnetischen Durchflussmesser mit vollem Messbereich (E+H) verglichen
• Die Abweichung bei höheren Durchflüssen erklärt sich durch Wasser, das aus einem anderen Rohr (stromaufwärts gelegenes T-Stück) zufließt
• TORPEE-MAG zeigt angesichts des Installationsortes eine hervorragende Leistung.
