HYBRID SYSTEM
Hybrides Durchflussmesssystem
Das HYBRIDSYSTEM von Flow-Tronic ermöglicht die kontinuierliche Durchflussmessung unter allen Bedingungen. Die Kombination aus RAVEN-EYE® und BELUGA vereint zwei unterschiedliche Technologien optimal.
Die Hybridlösung von Flow-Tronic kombiniert einen Füllstandssensor mit einem berührungslosen RADAR (RAVEN-EYE®) und einem Ultraschall-Doppler-Sensor (BELUGA) zur Geschwindigkeitsmessung. Alle Komponenten sind an einen einzigen Messumformer angeschlossen.
Wenn eine präzise und zuverlässige Durchflussmessung unter allen Bedingungen nicht möglich ist, ist ein Hybridsystem erforderlich.
Durchflussmengen bei Trockenwetter lassen sich in der Regel optimal mit einem RAVEN-EYE® und einer Ultraschall-Füllstandsmessung erfassen.
Sowohl die berührungslose Ultraschall-Füllstandsmessung als auch die Radar-Geschwindigkeitsmessung benötigen jedoch eine Luft-Wasser-Grenzfläche. Diese geht verloren, sobald der Kanal unter Druck steht, wodurch die Ultraschall-Füllstands- und Radar-Geschwindigkeitssignale ausfallen.
Der BELUGA Flächen-/Geschwindigkeits-Doppler-Durchflussmesser in Kombination mit einem Druckpegelsensor kann die berührungslose Durchflussmessung auch bei Überlastung des Messbereichs übernehmen.
Durch den Einsatz von medienberührten und berührungslosen Sensoren ist das System zuverlässig und wartungsfrei. Der medienberührte Sensor (BELUGA) wird üblicherweise weiter oben im Kanal installiert und ist daher nicht von trübem, mit Ablagerungen belastetem Wasser betroffen. Unter diesen Bedingungen misst der berührungslose Radarsensor die Strömungsgeschwindigkeit.
- Keine Durchflussdaten verloren
- Schwellenwertbasierter Algorithmus
- Graduelle Mischung von Geschwindigkeitsdaten
- Hohe Genauigkeit über den gesamten hydraulischen Bereich
- Option zur Integration der Q/H-Kurve
- Neue FUZION-Software
Überwachung von Abwasserkanälen
- Große Abwasserkanäle
- Kapazitätsstudien
- Studien zu Mischwasserüberläufen (CSO)
- Studien zu Fremdwasserzuflüssen und -infiltrationen
- Hochgeschwindigkeitsströmungen
- Abfluss
Kläranlagen
- Zufluss zur Kläranlage
- Abfluss
- Anlagenablauf
- Regenwasserabfluss
- Prozessflussregelung
Industrie & Wasserkraft
- Anlagenablauf
- Prozessabwasser
- Strömungen mit hohem Feststoffgehalt
Kühlwasser
- Überwachung der Einhaltung von Industrievorschriften
- Ätzende und korrosive Strömungen
Flüsse, Kanäle & Bewässerung
- Regenwasserüberwachung und -einhaltung
- Klima- und Wasserbauplanung
- Berechnungen von Regenrückhaltebecken
- Permanente Oberflächenwassermessungen

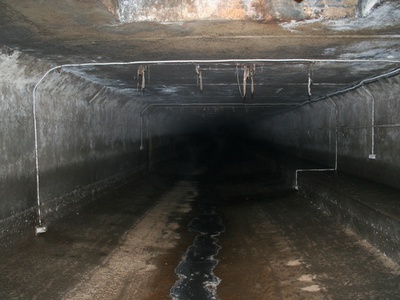

Hybrid-Durchflussmesser für große Abwasserkanäle
Permanente Durchflussüberwachung (Überlauf & Abrechnung) komplexer Abwassersammelsysteme

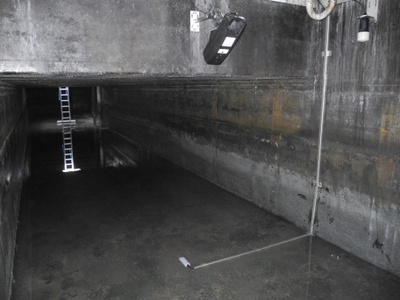

Abwasserbehandlungsanlagen – Hybridlösung
Installation eines Systems am Einlauf einer Kläranlage, zwischen Regelventilen und Schraubenpumpen. Der Durchfluss wird somit stromaufwärts und stromabwärts geregelt.
